Télécharger la documentation technique PDFÉtablis Lourds AXIO – Élément suivant
Structure disponible en 3 coloris : Bleu Gentiane RAL 5010, Gris Clair RAL 7035 et Gris Anthracite RAL 7016
CARACTÉRISTIQUES ELEMENT SUIVANT AVEC 1 PIED
- Charge totale admissible 750 kg
- Pied en tôle d’acier d’épaisseur entre 20/10e et 35/10e
- Pied profilé en « U » 70×50 mm
- Longerons de renforts horizontaux soudés 60×35 mm
- Fixation au sol grâce à une platine soudée (80×80 mm)
- Platine anti-poinçonnement perforée d’un trou de 10 mm

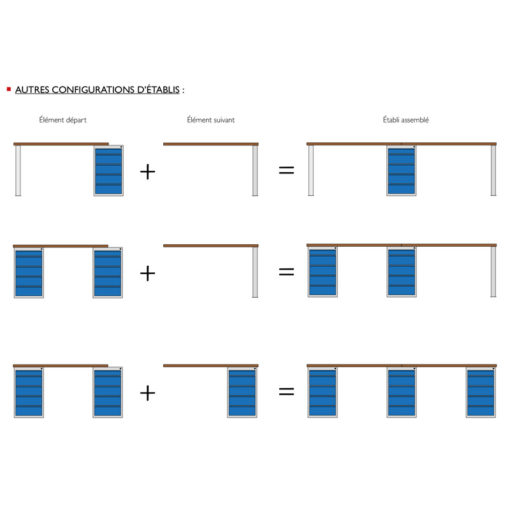

- La traverse de liaison est indispensable et doit être fixée entre 2 pieds pour assurer une stabilité maximale de l’établi (voir exemple ci-après). La traverse ne peut pas se fixer sur un caisson porteur
DIMENSIONS
- Hors tout : L.1000 x P.700 x H.838 mm
- Dim. du pied : L.70/135 x P.664 x H.800 mm
- Dim. du caisson : L.460 x P.600 x H.800 mm
- Dim. utiles tiroir H.80 mm : L.390 x P.548 x H.60 mm
- Dim. utiles tiroir H.150 mm : L.374 x P.548 x H.70 mm
CARACTÉRISTIQUES ELEMENT SUIVANT AVEC 1 CAISSON
- Charge totale admissible 2750 kg
- Fermeture centralisée par serrure à clés (2 clés fournies)
- 4x Tiroirs H.15cm et 1x Tiroir H.8cm : fournis avec séparateur réglable au pas de 13 mm
- Tiroirs montés sur glissières télescopiques à billes
- Charge maxi 50 kg/tiroir – Tiroir 100% extractible
- Peinture époxy durable et résistante aux chocs
PLAN DE TRAVAIL
- Plateau en hêtre massif d’épaisseur 38 mm
- Traité avec une huile protectrice hydrofuge (non vernie)
- Arêtes chants supérieurs et 4 angles arrondis (de rayon 7,5 mm et 2,5 mm)
- Dessous équipé d’inserts M8 pour le montage des pieds, caissons porteurs ou suspendus
- Visserie fournie avec les établis
